Душевая система Каскад с жесткой стойкой, излив 330 мм

Смеситель термостатический (термостат) предназначен для поддержания температуры воды на заданном уровне независимо от перепадов давления в водопроводной сети.

Термостат имеет две рукоятки для регулировки напора воды и температуры. В среднем положении регулятор температуры фиксируется (~ 37ºC). Для получения более горячей или холодной воды, необходимо повернуть ручку регулировки при нажатой кнопке. Кнопка на рукоятке исключает ее случайный поворот. При крайних положениях рукоятки термостат не смешивает воду, и ее температура соответствует температуре в сети холодного или горячего водоснабжения.

Термостат «Варион» имеет длинный поворотный излив, керамический переключатель фирмы Citec (Испания), душевой шланг из термостойкой резины (175 см).

Обращаем внимание.
Возможно использование термостата при обратном расположении подводящих труб, (горячая вода справа, холодная - слева). Порядок обратной установки описан в паспорте изделия.

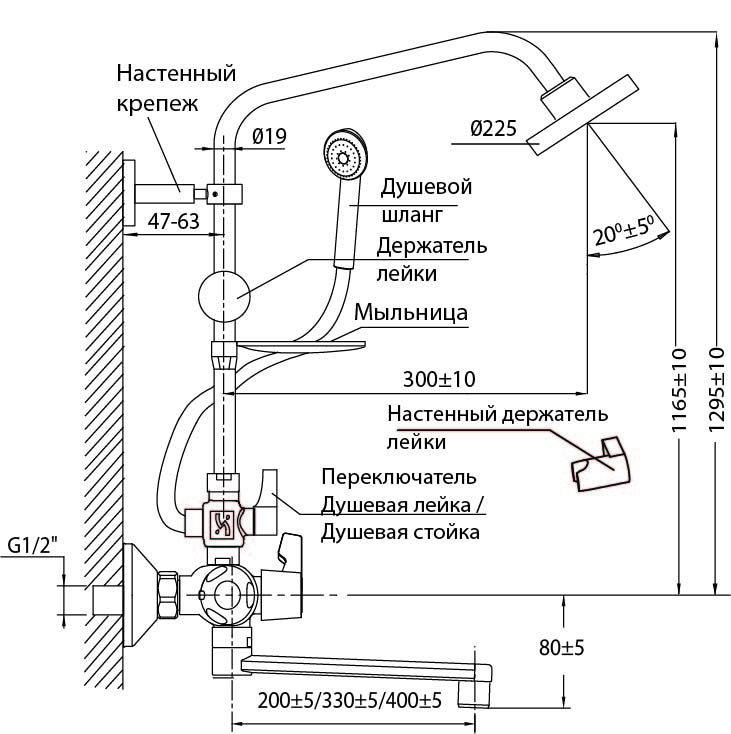

1. Резьба эксцентриков, вход в систему G1/2”
2. Установочное расстояние между осями подводящих труб 150+15 мм
3. Отклонение от параллельности между осями эксцентриков ± 3 град
4. Длина душевого шланга 1700±20 мм
5. Расстояние между горизонтальной осью эксцентриков и верхней плоскостью раковины не менее 130±5 мм

1. Смеситель - 1 шт.
2. Шланг - 1 шт.
3. Лейка - 1 шт.
4. Эксцентрики - 2шт.
5. Фартуки - 2 шт.
6. Настенный держатель с крепежом -1 шт
7. Прокладки 1/2’’ душевого шланга 170 cм - 2 шт.
8. Излив - 1 шт.
9. Прокладки паранитовые эксцентриков - 2 шт.
12. Шестигранный ключ - 1 шт.
13. Коробка упаковочная - 1 шт.
14. Руководство по эксплуатации с гарантийным талоном.
16. Прокладка G3/4’’ - 2 шт.
17. Переключатель Душевая стойка/Излив - 1 шт.
18. Душевая стойка - 1 шт.
19. Душевая насадка стойки - 1 шт.
20. Прокладка G1/2’’ - 1 шт.
21. Держатель душевой стойки - 1 шт.

Рекомендуемое давление 1,5-2 Атм.
Разница давления горячей и холодной воды не более 1,5 Атм.

Температура на кольце с цифрами актуальна при следующих параметрах системы Tхол.=15°, Tгор.=65°, давлении от 1 до 3 Атм.

ТЕРМОСТАТ ДЛЯ ВАННЫ: ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

Если горячая (или холодная) вода перекрыта в системе подачи воды, а рукоятка регулирования температуры находится в среднем положении, вода будет течь тонкой струйкой, поскольку входящий поток не позволяет обеспечить заданную температуру. Чтобы пустить холодную (или горячую) воду полной струёй, необходимо повернуть рукоятку в максимально холодное положение — 0 градусов (или максимально горячее).

ЧИСТКА ТЕРМОСТАТА ДЛЯ ВАННЫ

Вода в термостате проходит через встроенную сетку, чтобы грязь из системы не вывела его из строя. Если грязи очень много, сетка может забиться и препятствовать прохождению воды. Процедура очистки термостата с фотографиями и схемой разборки термостата описана в нашей статье «Как почистить термостат».

ОБЩИЕ РЕКОМЕНДАЦИИ

Перед первым включением термостата скрутите аэратор, чтобы грязь и окалина, отставшие при установке термостата, были вымыты, затем вкрутите аэратор обратно. Рекомендуем повторять эту операцию после отключения водоснабжения, профилактических работ и подобных случаев.

Очень желательно установить фильтр со сменными картриджами на квартирном вводе.

При затягивании гаек, чтобы не повредить защитно-декоративное покрытие, используйте мягкие прокладки под ключ.

Не разрешается чистить детали, имеющие защитно-декоративное покрытие, средствами с абразивными материалами или содержащими высокоактивные растворители и кислоты.

УСТАНОВКА ОБРАТНОГО КЛАПАНА

При установке важно соблюдать ориентацию обратного клапана:
Обратный клапан в ответную часть термостата устанавливается резиновой прокладкой от смесителя и фиксируется специальным разрезным стопорным кольцом (DIN 472 Ø10 x 1 А2).
